一、止推滑动轴承(推力轴承)的简介

止推滑动轴承承受轴向（沿着或平行于旋转轴线）载荷的滑动轴承，它除了支持轴做旋转运动外，还能阻止零件沿轴向移动。结构有：单金属和双金属的，双金属止推轴承或称复合金属止推轴承。

二、止推滑动轴承类型

主要有三种类型，分别为：套环止推轴承、垂直止推轴承（端面滑动轴承）和液体静压轴承。

1）套环止推轴承

套环止推轴承的轴环可与轴制成一体，也可单独制造再紧装于轴上。推一般可分为两种:

●单环的:可承受双方向轴向负载；

●多环的:可承受双方向高速度及重负载的轴向推力，该轴承应配合使用自动润滑装置。

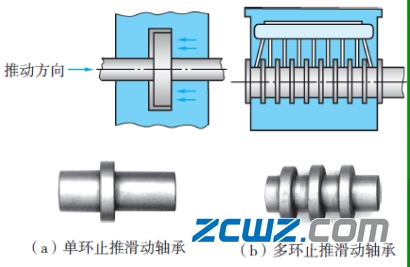

图1 套环止推轴承

2）垂直止推轴承（端面滑动轴承）

垂直止推轴承通常安装在轴端，用于支持垂直轴，如下图a。为使轴承便于校正及方便更换磨损部分，常在轴端底部放置若干平面形或球面形垫片，如下图b。

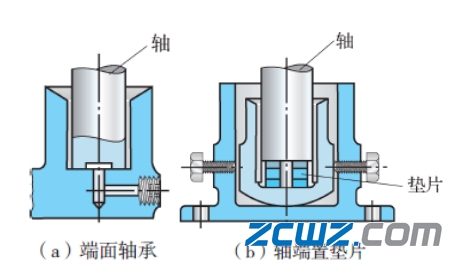

图2 垂直止推轴承

3）液体静压轴承

液体静压轴承是利用液压泵将油加压注入轴承与轴颈间，形成薄膜而减少摩擦，并且在轴端产生一静压力以抵抗轴向负载。若改由空气作为润滑剂进入轴承与轴颈间，则称空气轴承。

图3 空气轴承

三、止推滑动轴承结构图

止推滑动轴承的结构主要是由轴承座和止推轴颈组成的。根据止推滑动轴承结构的不同，主要分为两大类：一种是固定式止推轴承，另一种是可倾扇面止推轴承。

1）固定式止推轴承

固定式止推轴承里面常见的有四种：实心式、空心式、单环式和多环式。

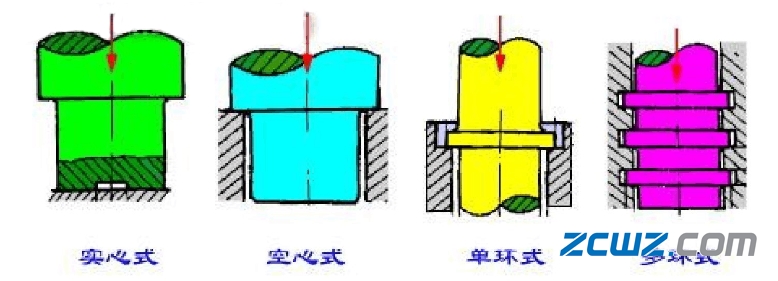

图4

注：机器多采用空心式，多环式，可承受双向轴向载荷。

①实心式：支撑面上压强分布极不均匀，中心处压强最大，线速度为0，对润滑很不利，导致支撑面磨损极不均匀，使用较少。

②空心式：支撑面上压强分布较均匀，润滑条件有所改善。

③单环式：利用轴环的端面止推，结构简单，润滑方便，广泛用于低速轻载场合。

④多环式：特点同单环型，可承受较单环更大的载荷，也可承受双向轴，向载荷。由于各环间载荷分布不均，其单位面积的承载能力比单环式低50%。

2）可倾扇面止推轴承

在轴的断面、轴肩或安装圆盘做成止推面，在止推环形面上，分有若干有楔角的扇形块。其数量一般为6-12扇形块，支承在球面或圆柱上，扇形块为钢背，滑动表面复以轴瓦材料。

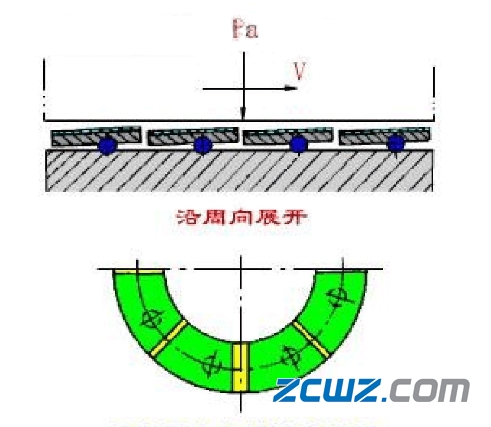

图5 可倾瓦止推轴承示意图

四、止推滑动轴承产品及用场

止推滑动轴承，是通用机械基础零件，在各种转动机械上用量大、范围广，其用量是以亿为单位计量的。典型的产品有:

1)标准或非标标准的单、双面有铜合金减摩层的止推轴承环，整圆环、半圆环、环片等；

2) 锻压机行业、重型及矿山机床、大马力柴油机用的大直径止推轴承圆环， 直径可达450mm；

3) 超厚衬背的零件有低中压齿轴油泵的浮动轴承套；

4) 凹凸半圆形、异形的零件有：柴油机中的推力轴承垫、汽车空调压缩机中的旋转滑靴，中、高压齿轮油泵中的椭圆形侧板、8字形浮动侧板等。
