一、滚动直线球轴承标准类型

滚动直线球轴承标准将这种轴承分为闭型(LBP型及LB型)、调整型(B...AJ型)及开口型(LB...OP型及LB...WOP型)三种。

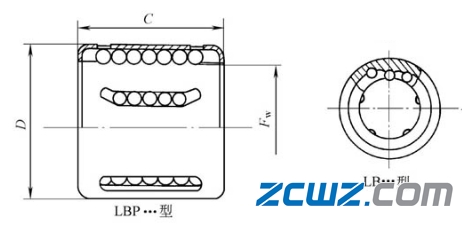

1）闭型(LBP型及LB型)

闭型轴承只能通过座的配合、轴的公差和轴承来对球组内径与轴之间的游隙进行调整。

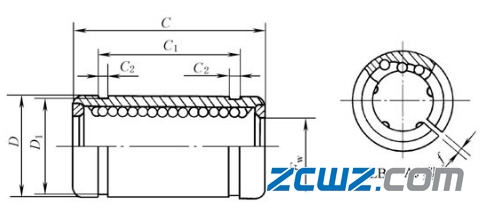

2）调整型(B...AJ型)

调整型轴承有宽度为的窄开口，允许对球组内径与轴之间的游隙作机械调整。

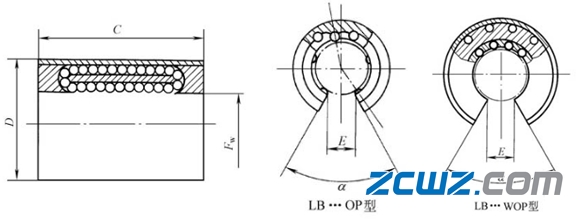

3）开口型(LB...OP型及LB...WOP型)

开口型沿轴向截去一部分，从而提供其在支承导轨轴上的游隙并可自由通过.“八”形中间支座。

二、滚动直线球轴承安装调整方法

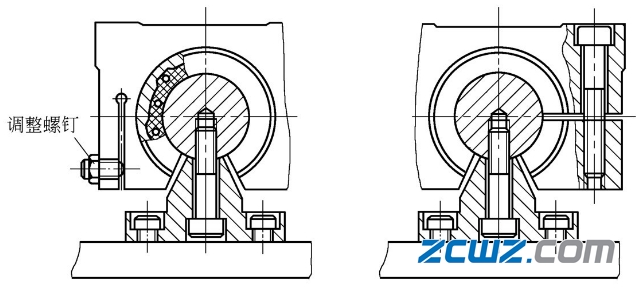

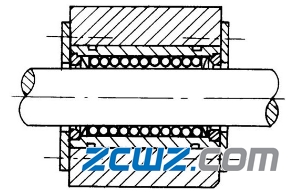

直线运动球轴承压入支承座时，应采用专用安装工具压靠外圈端面，如图4所示。不允许直接敲打轴承，以免变形。封闭调整型和开放型按图5和图6方式安装，然后用螺钉压紧调整间隙，注意不要使预压过大。导套支座常用安装方式见图7及图8。导套内的直线运动球轴承的常用固定方法见图9。

图4

图5

图6

图7

图8

图9
