内燃机、水泵轴承
| 基本代号 | 后置代号 | |||
|---|---|---|---|---|
| 类型代号 | 配合安装特征尺寸代号 | 符号 | 含义 | |
| 符号 | 含义 | 由七位数字组成 ×× ×× ××× 轴 轴 轴 连 连 连 轴 轴 轴 承 承 承 轴 公 轴 公 称 公 称 外 称 直 径 长 径 度 | T F K R Y | 轴上加工有螺纹 轴上铣有扁平面 轴上有键槽 轴上钻有孔 结构变化大，用以上代号不能表示时 |
| WB WR | 两列球的水泵轴连轴承(如图a)、b)所示) 一列滚子、一列球的水泵轴连轴承(如图c)所示) | |||

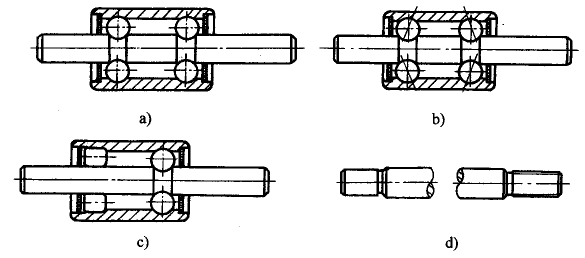

内燃机水泵轴承的结构型式
a) WB 型 b) WB…C 型 c) WR 型 d) 轴伸出端台阶轴
