滚动直线滚子导轨支承

序号	简 图	名称	结构特点	基本代号

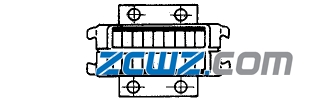

1		径向安装孔循环滚子导轨支承	由滚道基体和一组滚子组成，径向安装孔。作平面无限直线运动，可用塑料保持架以降低噪声，可承受重载荷	LRS…SG
2		轴向安装孔循环滚子导轨支承	由滚道基体和一组滚子组成，轴向安装孔。作平面无限直线运动。可用塑料保持架以降低噪声，可承受重载荷	LRS…SGK

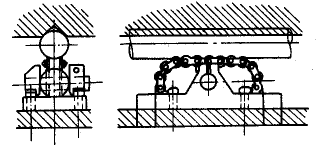

3		循环滚子链圆导轨支承	支承滚子的凹形表面，其曲率半径与导轴的相似，承载能力大大提高，行程无限，但滚子加工困难	LRS…RC

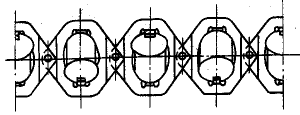

4		交叉滚子链支承	支承滚子的回转轴呈90°交叉，可承受双向载荷。在“V”形滚道上作有限直线运动，可承受重载荷	LRS…CR
5		双列循环滚子导轨支承	由滚道基体和一组滚子组成，滚子成双列，作平面无限直线运动，可用塑料保持架，以降低噪声，可承受重载荷	LRS…DR
